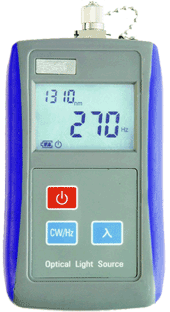

Портативный источник оптического излучения

Портативный источник оптического излучения

в диапазонах 800 - 1650 нм

Рабочие длины волн, нм

1310, 1550

Тип излучателя

FP-LD

Уровень оптической мощности

- 6.5 dBm

Относительная нестабильность

+ 0,04 @ 20C / 15 мин

Частота модуляции

270 Hz, 1KHz, 2 KHz

Тип коннектора

FC/PC (SC - опционно)

Тип волокна

SM / MM

Питание

3 батареи AA 1,5 В

Время работы от одного комплекта батарей

45 часов

Диапазон рабочих температур

-10 ~ +50

Диапазон температур зранения,

-20 ~ +70

Размеры, мм

125 x 65 x 29

Вес, г

160 (с учетом батареек)

Стабилизированный источник оптического излучения в двух диапазонах длин волн 1310 и 1550нм, с возможностью модуляции излучения с частотой 270/1000/2000 Гц. Применяется при контрольно-измерительных работах на волоконно-оптических линиях связи.

Источник оптического излучения создает в линии устойчивый сигнал, который, как правило, принимается измерителем оптической мощности. На основании сопоставления данных об уровне излучения, полученных измерителем мощности и переданных источником оптического излучения делаются заключения о величине затухания оптического сигнала в линии. Имеет контрастный ЖК дисплей с подсветкой, функцию автоматического отключения, быстрый отклик без предварительного разогрева.

 Удобно использовать с Измерителем оптической мощности

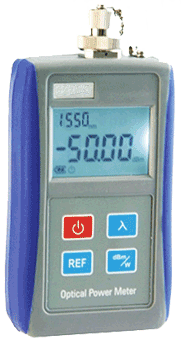

Портативный измеритель оптической мощности

Портативный измеритель оптической мощности

Длины волн, нм

850,1300,1310,1490,1550,1625

Тип излучателя

InGaAs

Диапазон измеряемой мощности, дБм

-50 - +26 dBm

Шаг измерения

0,01 dBm

Погрешность

+0,15 dB

Тип коннектора

FC/PC (SC - опционально)

Тип волокна

SM \ MM

Питание

3 батареи AA 1,5 В (не входят в комплект)

Время работы от одного комплекта батарей

120 часов

Диапазон рабочих температур

-10~+50

Диапазон температур зранения,

-20~+70

Размеры, мм

125x65x29

Вес, г

160 (с учетом батареек)

Портативный высокочувствительный измеритель оптической мощности предназначен для измерения абсолютной оптической мощности.

Измеритель работает на шести длинах волн: 850,1300,1310,1490,1550,1625 нм., имеет контрастный ЖК дисплей с подсветкой, функцию автоматического отключения и автокалибровки. Не требует разогрева.

Удобно использовать с Источником оптического излучения


Визуальный дефектоскоп



Визуальный дефектоскоп

Длина волны

650nm

Мощность излучения

5-10dBm

Эффективное растояние

~ 15 км

Рабочая температура

-10 ~ +50

Температура хранения

-20 ~ +65

Время работы

не менее 5ч

Элемент питания

1 батарейка AAА

Размеры

2.0 x 18 см

Вес

50 гр

Дефектоскоп используется для визуального контроля повреждений и дефектов в оптическом волокне. Для поиска дефектов используется сверхяркое излучение в видимом спектре (650nm красный цвет). В результате, места дефектов и повреждений во время теста светятся ярким красным светом. Инструмент прост в использовании, прочен и неприхотлив.

Прибор предназначен для работы с разъемами типа SC, FC или ST без дополнительных переходников

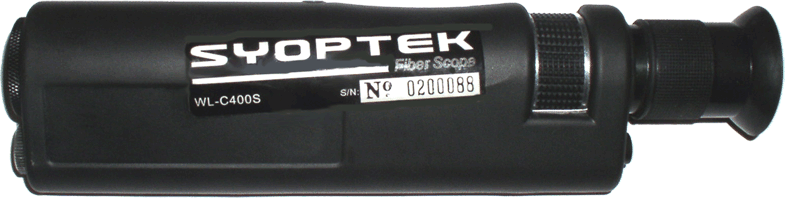

Ручной микроскоп Syoptek WL-C400S.



Ручной микроскоп Syoptek WL-C400S



Микроскоп применяется для оперативной визуальной оценки чистоты ферулл оптических коннекторов.  Увеличение 400x. Ручная плавная регулировки четкости. Прорезиненный ободок окуляра для защиты век.

Имеет адаптеры для 1,25 и 2,5 мм ферулл. Работает от батареек АА. Среднее время непрерывной (постоянной) работы - 32 часа.

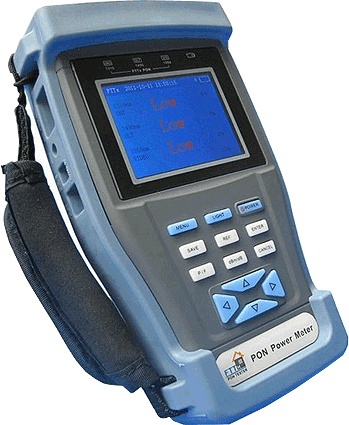

PON optical tester

PON optical tester

Рабочие длинны волн

  1310 нм

OLT  1490 нм

  1550 нм

Материал

InGaAS

Переходные затухания

1490nm >40dB

1550nm >40dB

1310nm >40dB

1550nm >30dB

1310nm >40dB

1490nm >30dB

Диапазон измерений (dBm)

Burst Model : -35+10 Stable :-40~+10

-50~+10

-45~+20

Полоса пропускания (nm)

131020

149010

155010

Стабильность измерений (dB)

≤ 0.5

Точность измерения (dB)

0.01

Прямые кросс-потери (dB)

≤ 1.5

Оптический кабель

SM

Тип коннекторов

FC (FC,SC,ST connector)

Другие параметры

Источник стабильного лазерного излучения

Тип излучателя: FP-LD

Длина волн: 1310/1490/1550nm

Выходная мощность:  0 dBm  power adjustable, step -4dBm

Частота модуляции (Hz): CW/270/1K/2K

Тип коннектора: FC/PC

Визульный дефектоскоп

Длина волны: 650nm

Выходная мощность: 5mW/10mW/20mW/30mW

Тип коннектора: FC/PC

Устанавливаемые уровни (пороги)

10 групп

Объем памяти

1000 измерений

Связной порт

USB

Питание

Литий-ионный полимерный аккумулятор (3000mAh)

Время работы

20 hours

Температура рабочая

-10C to 60C

Влажность

0 to 95% (без конденсата)

PON tester - это портативный высококачественный оптический измеритель мощности. Прибор специально создан для FTTx сетей с использованием PON (Passive Optical Network) технологий.

Предназначен для измерений сигнала на трех стандартных для PON длинах волн (1310nm, 1490nm, 1550nm), на которых передаются triple-play приложения (голос, данные и видео).

Прибор способен производить измерения как мощности оптического сигнала на длинах волн 1490nm и 1550nm, так и обратного сигнала от абонента (ONU) к центральной станции (OLT) даже в случае, если абонентское устройство (ONU) находится в "спящем" режиме.



Дисплей - 2.8 дюймов (TFT экран), регулируемые контраст и яркость.

Одновременное измерение на 3х длинах волн. 2 порта: 1 - для 1310, 2 - для 1490 и 1550 нм

Автоматический эталонный контроль значений: pass, warn, fail

До 10 определяемых пользователем групп эталонных значений

Определение и измерение обратных сигналов от абонента (ONU) к центральной станции (OLT) даже в случае, если абонентское устройство (ONU) находится в спящем режиме

Подключение в "разрыв линии" позволяет не прерывать услуги связи для абонентов

Имеет простое и понятное ПО

USB интерфейс для связи с РС. Способен сформировать до 1000 записей

Возможность P/P и стандартных измерений

Более 24 часов непрерывной работы от аккумуляторов Li-on Accum (3000 mAh) либо от АС/DC адаптера. Предупреждение о малом заряде батареи и автоматическое выключение питания для экономии заряда.

Размер устройства оптимизирован для полевых испытаний



Простая система управления и точность измерений делают PON-тестер идеальным инструментом для работы с PON (прибор применим для АРОn, BPON, EPON и GРОN приложений) при инсталляции, тестировании на соответствие необходимым стандартам, обслуживании и выявлении неисправностей.
